在生產(chǎn)中受到損傷的電解電容器的介質(zhì)氧化膜加以修復(fù)，使恢復(fù)其固有的良好電性能的過程，稱為老練。在老練過程施加老練電壓即是在氧化膜的表面施加—電場，破環(huán)水合氧化膜，（水合氧化膜易被破壞，其結(jié)構(gòu)不如介質(zhì)氧化膜致密，ILC可以從水合氧化膜通過，而不能從介質(zhì)氧化膜通過。）使其恢復(fù)介質(zhì)氧化膜的性能，同時(shí)在電場的作用下，工作電解液不斷供氧原子，使生產(chǎn)過程中遭破環(huán)的氧化膜得以修補(bǔ)。

老練工藝的真正目的是：（1）恢復(fù)固有的電性能，使電容器具備使用條件；（2）剔除質(zhì)量不合格的產(chǎn)品。此外，氧化膜形成時(shí)的電流密度也比電容老練時(shí)的電流密度大得多。由此可見，老練不同于形成，老練是在較低的電壓和較小的電流情況下進(jìn)行的，一般是在非水溶液中進(jìn)行的，對氧化膜僅僅是緩慢的修補(bǔ)過程，而形成則是在高壓、大電流狀態(tài)下進(jìn)行的，形成液是水溶液。老練過程的實(shí)質(zhì)是：將浸漬過電解液的電容器芯子經(jīng)封裝后的半成品進(jìn)一步動態(tài)（加直流電壓）熟化的過程，通過加壓使電容器恢復(fù)其固有的電性能，使電容器具備在動態(tài)電子線路中使用的條件。因此，電容器的電能數(shù)在老練前后必然有變化。由此可見，電容器的電容量CR、損耗角正切tgδ、漏電流LL經(jīng)老練后下降了，即恢復(fù)了其固有的電性能。值等注意的是：CR、tgδ在老練1h后即趨于穩(wěn)定，只有漏電流還有時(shí)間的延長而下降。因此老練工藝中時(shí)間和溫度的確定主要取決于電解電容器的漏電流，如何把握這個"度"是確定老練工藝的關(guān)鍵。

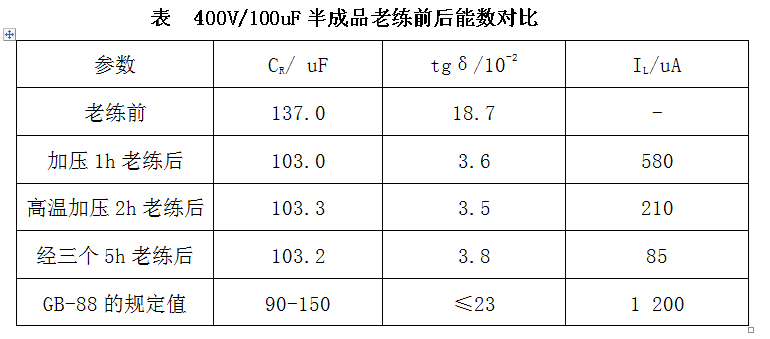

注:20℃120HZ下測試電容量和損耗，400v10s后測漏電流值。

老練完畢所測的漏電流、損耗角正切無論多小，都不能完全保證耐久性試驗(yàn)中壽命長，更不能保證可能靠性高，即可靠性高、壽命長與漏電流小、損耗角正切值低既有關(guān)系而又沒有簡單的必然聯(lián)系。因?yàn)殡娙萜鞯目煽啃院蛪勖怯稍牧希ㄤX箔、電解質(zhì)紙）、密封材料、電解液和整個工藝過程決定的，而電解液是決定長壽命和高可靠的關(guān)鍵。可以說，當(dāng)電容器芯子浸過電解液經(jīng)封裝后（老練前），電容器的可靠性已基本決定了。
